Vous cherchez une solution de rafraîchissement performante qui s'installe sans gros travaux sur votre façade ? Le climatiseur sans unité extérieure fonctionnement repose sur un concept astucieux : l'intégralité du circuit frigorifique monobloc est enfermée dans un seul appareil mural. Cet article explique comment ce système permet de refroidir votre intérieur sans équipement visible à l'extérieur, en respectant les contraintes de copropriété ou d'urbanisme. Nous verrons aussi ses atouts en matière d'efficacité énergétique et ses spécificités techniques.
Comment fonctionne le cycle frigorifique d'un climatiseur monobloc
Le système repose sur un cycle thermodynamique complet, entièrement contenu dans un boîtier unique fixé au mur. Contrairement aux modèles split, le compresseur, le condenseur, le détendeur et l'évaporateur agissent de concert, sans liaison externe. L'air ambiant est aspiré, cède sa chaleur au fluide frigorigène en circuit fermé, puis est renvoyé rafraîchi dans la pièce.
Les quatre composants clés du système intégré
Pour bien saisir le climatiseur sans unité extérieure fonctionnement, il est essentiel de connaître les quatre éléments qui coopèrent à l'intérieur de l'appareil. Le compresseur élève la pression et la température du fluide frigorigène (souvent du R32 ou R290) avant son arrivée au condenseur. Celui-ci évacue ensuite la chaleur vers l'air extérieur via deux gaines traversant le mur. Puis, le détendeur contraint le fluide à passer par un orifice étroit, provoquant une chute de pression et la production de froid. Enfin, l'évaporateur capte la chaleur de l’air intérieur pour assurer un rafraîchissement efficace.
- Compresseur : Il comprime le gaz; logé à l’intérieur, il émet un bruit modéré (généralement entre 30 et 35 dB en mode éco).
- Condenseur : C’est l’échangeur thermique du circuit frigorifique monobloc qui évacue la chaleur vers l’extérieur grâce à un ventilateur et des gaines.
- Détendeur : Cet élément réduit fortement la pression du fluide frigorigène, une étape indispensable pour absorber la chaleur.
Ces composants forment une boucle hermétique où le fluide frigorigène circule en continu. L’absence de liaison entre une unité intérieure et un groupe extérieur facilite l’installation et minimise les risques de fuite. La puissance frigorifique de ces appareils se situe généralement entre 2,5 et 4 kW, selon le modèle et les conditions d’utilisation.

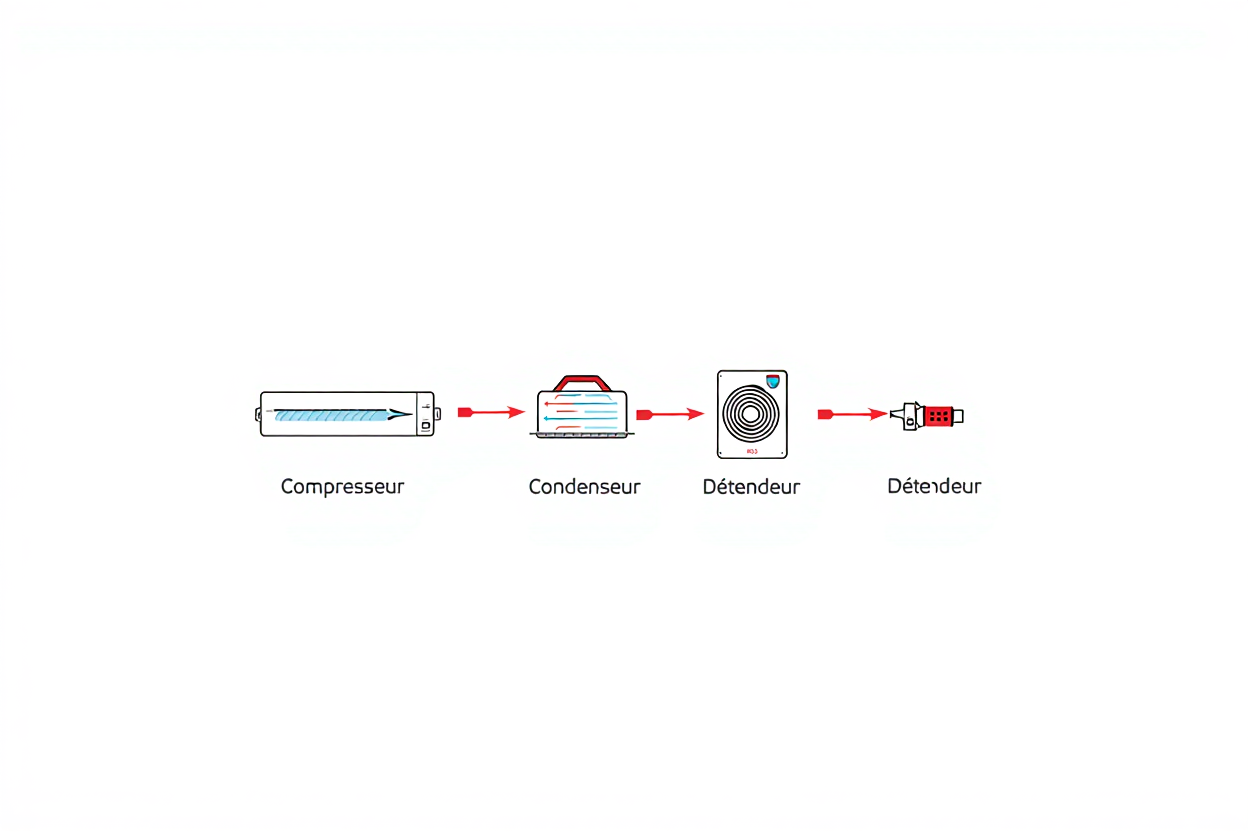

Circuit du fluide frigorigène en boucle fermée
Le circuit frigorifique monobloc suit un parcours précis sans jamais quitter l’appareil. Le fluide frigorigène (R32 ou R290) sort du compresseur à haute pression, cède sa chaleur au condenseur, puis traverse le détendeur. Une fois à basse pression dans l’évaporateur, il absorbe la chaleur ambiante, redevient gazeux et retourne au compresseur. Ce système en boucle fermée élimine le besoin de tuyauterie externe et limite les travaux.
Pour améliorer l’ efficacité, certains modèles récupèrent entre 3% et 5% de la chaleur condensée afin de préchauffer le réfrigérant. Cette technique optimise le coefficient de performance et l’ efficacité énergétique globale, rendant l’appareil plus économique qu’un modèle conventionnel. De plus, l’usage du fluide R32 assure un faible impact sur le réchauffement climatique, en accord avec les normes environnementales en vigueur.
Sur les gammes haut de gamme, une vanne d’inversion rend le cycle réversible. L’appareil peut alors puiser des calories dans l’ air extérieur pour chauffer la pièce, en inversant les rôles de l’évaporateur et du condenseur. Ce mode permet une utilisation toute l’année avec un bon rendement (COP), servant de chauffage d’appoint ou intersaison conforme à la RE2020. Pour approfondir les bases techniques, vous pouvez consulter des ressources sur le fonctionnement d'un climatiseur.
Évacuation de l'air chaud et gestion des condensats
La circulation de l’air est assurée par deux gaines murales : l’une aspire l’ air extérieur pour le condenseur, l’autre expulse l’air chaud. Ces conduits, d’un diamètre d’environ 160 mm, restent courts pour préserver les performances. À l’intérieur, l’air est refroidi au contact de l’évaporateur, perdant généralement de 5 à 8°C avant d’être insufflé dans la pièce.
Lors de la déshumidification, des condensats sont produits et s’écoulent naturellement par un petit orifice dans le mur. Si la pente est insuffisante, une pompe de relevage intégrée évacue l’eau, empêchant ainsi toute stagnation et développement de moisissures. Cette gestion autonome des condensats simplifie énormément l’installation, un avantage de taille pour poser un climatiseur sans unité en copropriété.
Installation et contraintes techniques du système monobloc
L'installation d'un climatiseur sans unité extérieure est bien plus simple à mettre en œuvre qu'un système split traditionnel. Cette configuration ne requiert que deux ouvertures murales de 150 à 160 mm et un petit trou de 20 mm pour évacuer les condensats. Elle présente l'avantage de ne pas nécessiter de module extérieur disgracieux, ce qui élimine les nuisances sonores et visuelles pour votre voisinage.
L'unité intérieure se fixe directement au mur, de préférence à une hauteur d'environ 1,80 mètre. Ce positionnement stratégique optimise la diffusion de l'air et garantit un excellent rafraîchissement dans toute la pièce. Il s'agit d'une solution esthétique et pratique pour climatiser votre intérieur sans entreprendre de lourds travaux.

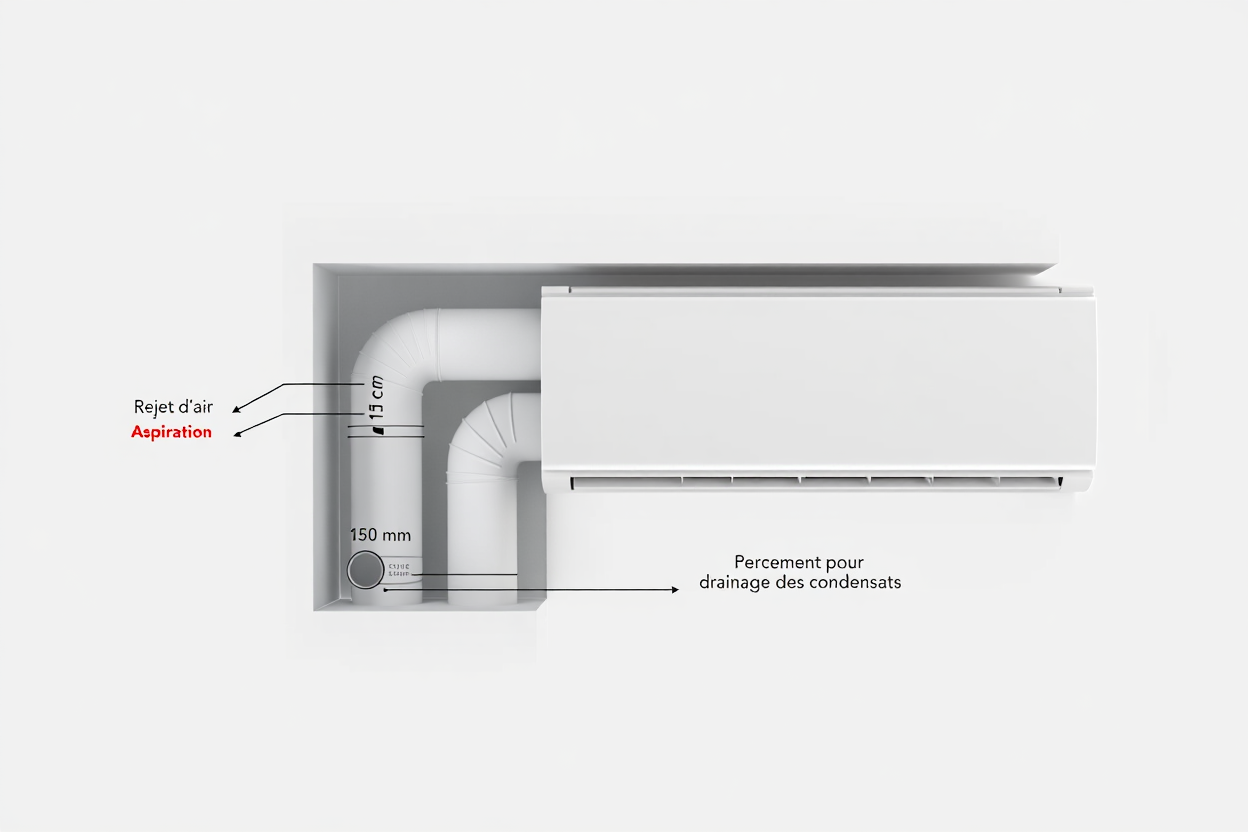

Percements muraux et raccordements nécessaires
L'installation d'un climatiseur monobloc exige le perçage de deux orifices de 150 à 160 mm dans le mur porteur. Le premier orifice sert à l'aspiration de l'air frais, tandis que le second permet d'évacuer l'air chaud traité vers l'extérieur. Un troisième trou, plus petit (20 mm), est indispensable pour le passage du tuyau d'évacuation des condensats.
Il est crucial de percer ces ouvertures dans des zones solides, souvent situées sous ou au-dessus d'une fenêtre. Les gaines doivent impérativement être isolées thermiquement avec de la mousse et scellées avec un mastic étanche. Ces précautions empêchent les déperditions d'énergie et évitent la formation de condensation à l'intérieur des parois.
| Élément | Diamètre / Dimensions | Longueur max | Isolation requise |
| Gaine aspiration air frais | 150 à 160 mm | < 1 m | Mousse isolante 30 mm |
| Gaine évacuation air chaud | 150 à 160 mm | < 1 m | Mousse isolante 30 mm |
| Drainage condensats | 20 mm | < 2 m | Flexible isolé si possible |
| Poids de l'unité | 15 à 30 kg | - | Fixation sur platine métallique |
Le mur porteur doit pouvoir supporter le poids de l'appareil, généralement compris entre 15 et 30 kg selon la puissance frigorifique choisie. L'ancrage est assuré par une platine métallique robuste fixée solidement à la structure du bâtiment, garantissant ainsi une stabilité durable. Cette précaution est capitale pour assurer la sécurité de l'installation dans le temps.
Pour l'alimentation électrique, un circuit dédié en 230V équipé d'un disjoncteur de 20A minimum est nécessaire. Cette exigence est essentielle pour alimenter le compresseur, dont le courant de démarrage peut être très élevé. Avant de procéder à l'installation d'un climatiseur, il est recommandé de faire vérifier la capacité de votre tableau électrique par un électricien qualifié.
Aspects réglementaires en copropriété et zones protégées
En copropriété, les percements muraux pour climatisation nécessitent une attention particulière au niveau administratif. Bien que l'absence d'unité extérieure simplifie le processus, vous devez impérativement obtenir l'accord préalable de votre syndic. Cette démarche formelle permet d'éviter tout conflit futur lié à la modification de l'apparence de la façade.
Selon votre lieu de résidence, une déclaration préalable de travaux en mairie peut aussi être obligatoire. Cette exigence s'applique particulièrement si vous habitez en zone protégée ou dans un immeuble classé. Veillez à respecter scrupuleusement ces formalités pour assurer la parfaite conformité légale de votre projet.
La mise en service du climatiseur monobloc doit toujours être confiée à un professionnel habilité. Ce spécialiste vérifiera notamment l'étanchéité des raccords, le bon fonctionnement du compresseur et la pression des fluides frigorigènes. Il pourra également procéder aux réglages finaux pour optimiser les performances de l'appareil selon vos besoins spécifiques.
Pour un dimensionnement correct, prévoyez un ratio de 40 à 50 W par m³, en tenant compte de l'isolation de la pièce et de son exposition au soleil. Un bureau d'études peut vous aider à déterminer la puissance frigorifique idéale pour votre logement. Pour plus d'informations sur les installations conformes RE2020, consultez nos ressources techniques.
