Pompe à chaleur réversible avec radiateur : guide complet

Vous envisagez d’installer une pompe à chaleur réversible avec des radiateurs pour améliorer votre confort thermique tout en réduisant votre consommation énergétique ? Ce guide détaille le fonctionnement d'une PAC réversible, explique comment elle maximise les économies, et vous aide à vérifier la compatibilité de votre circuit de chauffage actuel avec une solution moderne de chaleur air-eau.

Comment fonctionne une pompe à chaleur réversible avec radiateur

Une pompe à chaleur air-eau réversible capte les calories présentes dans l’ air extérieur pour les transformer en chaleur, ensuite diffusée dans votre circuit de chauffage. Son secret ? Un cycle thermodynamique réversible qui produit aussi bien de l'eau chaude pour alimenter vos radiateurs basse température que de l'eau froide pour rafraîchir votre logement durant l'été.

Principe de fonctionnement du cycle thermodynamique réversible

Dans l'évaporateur, le fluide frigorigène absorbe la chaleur de l'air, même par des températures négatives. Le compresseur augmente ensuite la pression et la température de ce fluide. Puis, le condenseur transfère cette énergie sous forme d'eau chaude vers vos émetteurs de chaleur, tels que des radiateurs basse température ou un plancher chauffant. En mode rafraîchissement, la pompe à chaleur réversible inverse le cycle pour faire circuler de l'eau plus fraîche, abaissant ainsi la température intérieure sans recourir à une climatisation classique.

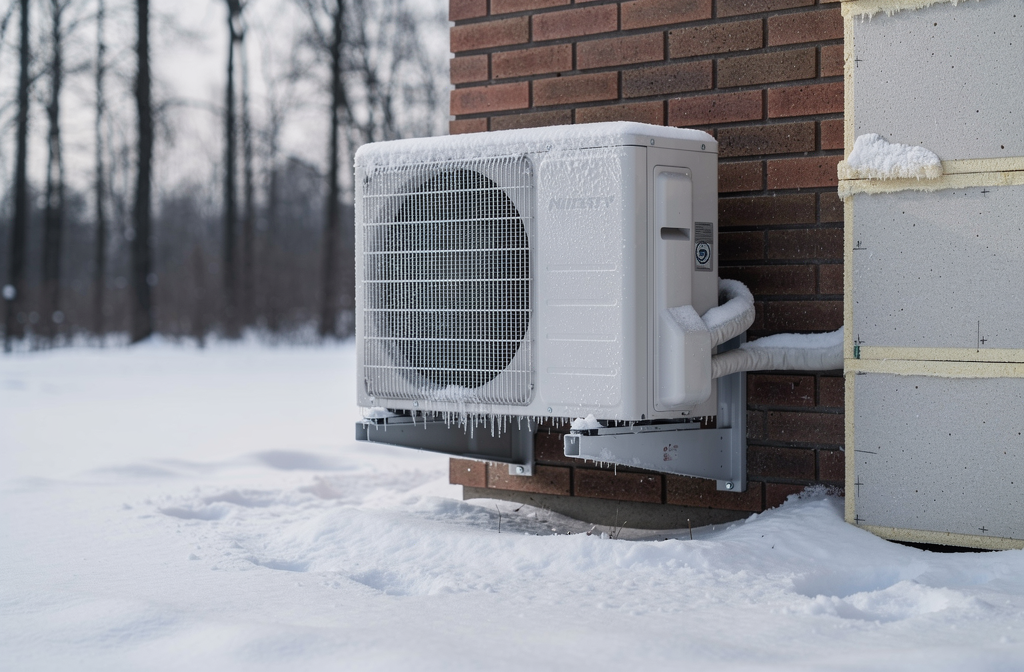

• Captage des calories : l'évaporateur prélève la chaleur de l'air extérieur, même à -10 °C.
• Compression thermodynamique : le compresseur élève la température du fluide entre 30 et 55 °C, produisant une eau idéale pour les radiateurs.
• Restitution de la chaleur : le condenseur diffuse l'énergie dans le circuit hydraulique qui alimente les radiateurs et le plancher chauffant basse température.

Grâce à cette inversion de cycle, l’ installation d'une pompe à chaleur offre une climatisation réversible économique : l'eau fraîche circule dans les radiateurs, préservant un confort thermique optimal même pendant les canicules.

Performance énergétique selon les températures extérieures

Le Coefficient de Performance (COP) mesure le rendement en comparant l'énergie produite à l'électricité consommée. Il atteint généralement 4 à 5 lorsque la température extérieure se situe entre 5 °C et 15 °C. En dessous de -5 °C, le COP baisse autour de 2 ou 2,5, mais il reste plus économique qu'un simple radiateur électrique (dont le COP est de 1). Le SCOP, indicateur saisonnier, permet de lisser ces variations : un SCOP de 4,2 peut générer près de 35 % d'économies sur la facture énergétique annuelle.

Par exemple, une maison nécessitant 3 500 kWh pour son chauffage ne consommera plus qu'environ 875 kWh après l’ installation d'une pompe à chaleur air-eau performante, soit une réduction de près de 75 %. En savoir plus sur la pompe à chaleur réversible avec radiateur.

Régulation et loi d'eau pour optimiser le rendement

La loi d'eau ajuste automatiquement la température de l'eau du circuit en fonction de la météo : à 10 °C extérieur, l'eau circule à environ 35 °C; à -5 °C, elle monte entre 45 et 50 °C. Réduire la température de consigne de 10 °C augmente le COP d'environ un point, ce qui améliore significativement le rendement et réduit la consommation énergétique.

Un thermostat d'ambiance couplé à une sonde extérieure affine en continu la courbe de chauffe, évite les arrêts et redémarrages intempestifs du compresseur, et profite des températures clémentes pour maintenir un fonctionnement de PAC réversible optimal. Ainsi, votre pompe à chaleur air-eau assure un chauffage et une climatisation réversible à la fois fiables, durables et hautement économiques.

Quels radiateurs sont compatibles avec une pompe à chaleur air-eau

La compatibilité entre votre pompe à chaleur air-eau et vos radiateurs existants est un facteur clé pour votre confort thermique et le montant de vos économies d'énergie. Un radiateur pour pompe à chaleur réversible doit être capable de fonctionner avec une eau entre 30 et 55 °C en mode chauffage, tout en supportant une eau rafraîchie lorsque la PAC passe en mode climatisation, sans jamais nuire à son COP (Coefficient de Performance).

Types de radiateurs adaptés aux basses températures

Les radiateurs basse température, qu'ils soient à panneaux plats en acier ou en aluminium, sont conçus avec une large surface d'échange thermique. Cette caractéristique leur permet d'offrir un excellent rendement même avec une eau à seulement 30–40 °C. Ils contribuent ainsi à maintenir un COP élevé, à limiter la consommation électrique de la pompe à chaleur et à assurer un confort homogène dans toute la pièce.

Les radiateurs à inertie, en fonte ou en aluminium, jouent un rôle de batterie thermique. Ils emmagasinent la chaleur produite par la pompe à chaleur air-eau pour la restituer lentement et durablement. Cette inertie réduit la fréquence des démarrages du compresseur, ce qui diminue l'usure et maintient une température intérieure stable, même avec une eau circulant à 45–50 °C.

Comme le confirme une étude de l'ADEME, la performance d'une pompe à chaleur air/eau dépend essentiellement de ses réglages et du type de radiateur utilisé. Optimisez votre pompe à chaleur réversible avec radiateurs : en abaissant la température de l'eau via la loi d'eau et en installant des radiateurs basse température correctement dimensionnés, un installateur qualifié peut faire passer le COP de 1,8 à plus de 4.

Les ventilo-convecteurs réversibles représentent la solution la plus performante pour assurer à la fois le chauffage et le rafraîchissement. Ils sont conçus pour faire circuler une eau entre 4 et 12 °C. Cependant, pour les intégrer à un réseau hydraulique existant, l'installation d'un kit anti-condensation est essentielle pour protéger les radiateurs de la corrosion et éviter tout problème d'humidité.

Solutions pour adapter des radiateurs existants haute température

Si votre logement est encore équipé d'anciens radiateurs fonte conçus pour une haute température, plusieurs stratégies s'offrent à vous pour les rendre compatibles avec une pompe à chaleur air-eau. Vous pouvez procéder au remplacement progressif des émetteurs sous-dimensionnés par des modèles basse température, surdimensionner certains radiateurs pour permettre une baisse de la température de l'eau, ou opter pour un système hybride combinant la pompe à chaleur avec une chaudière gaz d'appoint.

Prenons l'exemple d'une chambre de 12 m² : un ancien radiateur fonte peut être remplacé par un radiateur réversible délivrant 1 100 W à 45 °C, offrant le même confort. Pour des pièces plus grandes ou moins bien isolées, des modèles muraux de 2 700 W suffisent généralement sans avoir à modifier la tuyauterie existante. L'ajout d'un ballon tampon de 150 à 300 litres permet quant à lui de supprimer les cycles courts de la pompe à chaleur, améliorant ainsi son rendement global et sa longévité.

%products%

Installation et dimensionnement d'une pompe à chaleur air-eau avec radiateurs

L'installation d'une pompe à chaleur air-eau réversible est relativement rapide lorsqu'un réseau hydraulique est déjà en place. Le technicien commence par raccorder l'unité extérieure, puis intègre le circuit d'eau aux radiateurs existants avant de procéder à la mise en service complète. Un dimensionnement précis dès le départ garantit des performances optimales, des économies d'énergie durables et un excellent confort thermique.

Étapes pratiques de l'installation du système

L'équipe de rénovation commence par installer l'unité extérieure, une opération généralement réalisée en un à deux jours. Elle relie ensuite cette unité au réseau hydraulique pour acheminer l'eau chaude ou l'eau froide vers chaque radiateur. Des vannes de régulation assurent un équilibre parfait zone par zone.

• Pose de l'unité extérieure : fixation sur mur, dalle ou support adapté, avec liaisons frigorifiques isolées et câble électrique protégé contre les intempéries.
• Raccordement hydraulique : connexion au circuit d'eau existant à l'aide d'adaptateurs et de tuyauterie flexible, avec ajout de filtres pour protéger l'échangeur.
• Purge du circuit : élimination complète de l'air emprisonné qui réduit l'efficacité et peut provoquer des bruits ou des pannes.
• Installation des vannes et thermostat : pose de vannes thermostatiques sur chaque radiateur et installation d'un thermostat programmable compatible avec les protocoles Modbus ou KNX.

Le ballon tampon joue un rôle essentiel : ce réservoir d'inertie limite les cycles marche/arrêt du compresseur et stabilise la pression. Pour une maison moyenne, une capacité de 150 à 300 litres suffit pour protéger la pompe à chaleur, réduire l'usure et assurer un confort thermique constant.

Après la purge, un test de mise en service contrôle les débits, les pressions et les températures pour ajuster précisément le collecteur. Cette étape garantit que tous les radiateurs démarrent rapidement, même lorsque la pompe à chaleur fonctionne à régime réduit.

Calcul de la puissance et choix du ballon tampon

Le dimensionnement commence par le calcul de la charge thermique selon les normes RT2012 ou RE2020. Pour 120 m² bien isolés, on obtient généralement une puissance de 10 kW; on sélectionne donc une pompe à chaleur nominale de 11 à 12 kW pour sécuriser l'installation sans surdimensionner le réseau hydraulique.

Un SCOP de 4,5 indique un excellent rendement saisonnier et guide le choix de l'appareil. Régler la température de départ à 45 °C améliore le coefficient de performance (COP) tout en maintenant le confort hivernal, tandis que les vannes thermostatiques par zone adaptent la puissance aux besoins réels des radiateurs existants.

Entretien et économies d'énergie sur le long terme

Un contrat d'entretien réalisé par un professionnel RGE tous les deux ans préserve l'efficacité de la pompe à chaleur air-eau et prolonge sa durée de vie au-delà de quinze ans. La purge annuelle, la vérification des débits et le nettoyage des ailettes de l'unité extérieure évitent les pertes de performance et maintiennent un fonctionnement écologique.

Avec un SCOP de 4, une installation de pompe à chaleur réduit la consommation électrique de 60 à 75 %, soit 2 100 à 2 600 kWh économisés sur une consommation initiale de 3 500 kWh. Les émissions de CO₂ diminuent proportionnellement, et le ballon tampon permet de lisser les pics de consommation, favorisant l'autoconsommation lorsque des panneaux solaires alimentent le système.
